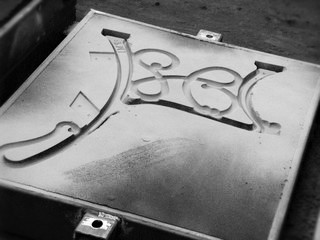

|
|
|
Caracteristici:
- Bune proprietati de turnare, contractie la solidificare mai mica decat a otelurilor.
- Fluiditate ridicata, care permit realizarea de piese cu pereti subtiri, forme complexe, nerealizabile prin metode mecanice.
- Pret de cost mai scazut decat otelurile, pentru ca se topesc si se toarna la temperaturi mai mici.
- Caracteristici mecanice de rezistenta si tenacitate inferioare otelurilor.

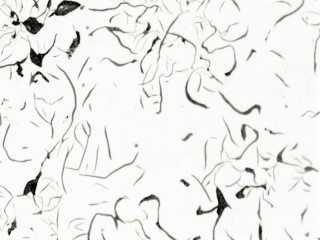

- Grafitul asigura o buna prelucrabilitate prin aschiere
- Capacitate mare de amortizare a vibratiilor, proprietati lubrifiante în conditii de frecare uscata.
- Rezistenta redusa la coroziune in mediile corozive obisnuite.
- Neforjabilitate si deformabilitate plastica practic nula.
Material |
SR EN 1561:1999 |
STAS 568-82 |
Rezistenta la tractiune [N/mm²] |
Duritatea Brinell [HB] |
Micro-stuctura |
Gray Iron/ Fonta cenusie |
EN-GJL-100 |
Fc 100 |
100-200 |
155 |
Feritica |
| Gray Iron/ Fonta cenusie | EN-GJL-150 |
Fc 150 |
150-250 |
175 |
Ferito-perlitica |
| Gray Iron/ Fonta cenusie | EN-GJL-200 |
Fc 200 |
200-300 |
195 |
Perlitica |
| Gray Iron/ Fonta cenusie | EN-GJL-250 |
Fc 250 |
250-350 |
215 |
Perlitica |
Gray Iron/ Fonta cenusie |
EN-GJL-300 |
Fc 300 |
300-400 |
235 |
Perlitica |
Gray Iron/ Fonta cenusie |
EN-GJL-350 |
Fc 350 |
350-450 |
255 |
Perlitica |
- Prin modificarea conditiilor de elaborare, turnare sau prin tratament termic se poate obtine cantitatea, marimea, forma si modul de distributie a grafitului, cu efecte pozitive asupra caracteristicilor mecanice. (Rezistenta la coroziune - fonte austenitice/ aliate cu Cr, rezistenta la eforturi mecanice - fonte aliate cu Mn, rezistenta temperaturi inalte - fonte aliate cu Si, etc..)
 |
